Chương này áp dụng cho đếm điện năng tại các công trình điện, hộ tiêu thụ điện, các yêu cầu về công tơ điện, biến dòng điện, biến áp đo lường.

Đo đếm điện năng: Phạm vi áp dụng và định nghĩa

I.5.1. Chương này áp dụng cho đếm điện năng tại các công trình điện, hộ tiêu thụ điện v.v. Dụng cụ để đếm điện năng được gọi là công tơ điện. Hệ thống gồm có các công tơ điện, biến dòng điện, biến điện áp và dây đấu các thiết bị trên với nhau gọi là hệ thống đo đếm điện năng.

Dụng cụ để đếm điện năng được gọi là công tơ điện.

Hệ thống gồm có các công tơ điện, biến dòng điện, biến điện áp và dây đấu các thiết bị trên với nhau gọi là hệ thống đếm điện năng.

I.5.2. Công tơ thanh toán là công tơ đếm điện năng để thanh toán tiền điện giữa hai bên mua và bán điện, bao gồm điện năng sản xuất ra, điện năng tiêu thụ của các hộ tiêu thụ điện hoặc điện năng mua bán ở ranh giới. Việc lựa chọn đặt công tơ điện hay điện tử và việc yêu cầu truyền số liệu của công tơ đi xa thực hiện theo các quy định hiện hành.

I.5.3. Công tơ phải được lắp đặt trong khu vực quản lý của bên mua điện, trừ trường hợp các bên có thoả thuận khác. Vị trí lắp đặt và việc lắp đặt công tơ phải đảm bảo an toàn, mỹ quan, thuận lợi cho bên mua điện kiểm tra chỉ số công tơ và bên bán điện ghi chỉ số công tơ.

Trường hợp điện năng có thể trao đổi theo cả hai hướng ở ranh giới thì phải đặt hai công tơ có hướng hoặc một công tơ đếm được cả hai hướng.

I.5.4. Công tơ kiểm tra là công tơ dùng để theo dõi kiểm tra. Không dùng các số liệu của công tơ kiểm tra để thanh toán.

Yêu cầu chung về đo đếm điện năng

I.5.5. Việc đếm điện năng tác dụng phải bảo đảm xác định được lượng điện năng tác dụng:

I.5.6. Việc đếm điện năng phản kháng phải đảm bảo xác định được lượng điện năng phản kháng:

Yêu cầu về vị trí đặt công tơ điện

I.5.7. Trong nhà máy điện, công tơ tác dụng phải được đặt ở:

I.5.8. Trong lưới điện, công tơ tác dụng phải được đặt ở:

I.5.9. Công tơ thanh toán điện năng tác dụng cho các hộ tiêu thụ phải được đặt:

I.5.10. Công tơ phản kháng phải đặt ở:

Yêu cầu đối với công tơ điện

I.5.11. Nắp công tơ, nắp kẹp đấu dây công tơ, nắp tủ hoặc hộp công tơ đều phải có niêm phong của cơ quan kiểm định nhà nước theo chức năng hoặc cơ quan cung ứng điện được uỷ quyền.

I.5.12. Phải đếm điện năng tác dụng và điện năng phản kháng trong mạch 3 pha bằng công tơ 3 pha.

I.5.13. Công tơ và các thiết bị đo đếm liên quan như biến dòng, biến điện áp phải được kiểm định theo qui định hiện hành.

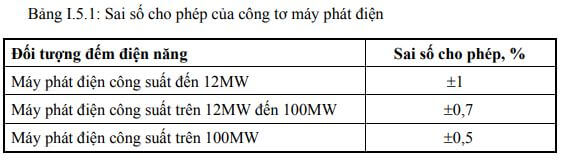

yêu cầu công tơ cho máy phát điện

I.5.14. Công tơ thanh toán đấu qua biến dòng và biến điện áp phải phù hợp với tiêu chuẩn hiện hành và có cấp chính xác 0,5; 1 hoặc 2 đối với công tơ tác dụng và 2 hoặc 2,5 đối với công tơ phản kháng.

Đếm điện năng qua máy biến điện đo lường

I.5.15. Các máy biến điện đo lường cấp điện cho công tơ phải có cấp chính xác 0,5. Cho phép đấu máy biến điện áp có cấp chính xác 1,0 vào công tơ có cấp chính xác 2,0.

Đối với công tơ đo đếm kỹ thuật, cho phép dùng biến dòng có cấp chính xác 1,0 hoặc đấu vào biến dòng đặt sẵn bên trong máy có cấp chính xác thấp hơn 1,0, nếu để đạt cấp chính xác 1,0 thì phải có biến dòng phụ.

I.5.16. Nên nối công tơ vào cuộn dây riêng cho đo lường ở thứ cấp biến dòng, trường hợp cá biệt có thể kết hợp sử dụng cho đếm điện, đo điện và cho rơle ở cùng một cuộn thứ cấp biến dòng khi còn bảo đảm sai số và không làm thay đổi đặc tính của rơle.

I.5.17. Phụ tải mạch thứ cấp biến điện đo lường kể cả công tơ không được vượt quá phụ tải danh định ghi ở nhãn biến điện đo lường.

I.5.18. Tiết diện và chiều dài dây dẫn nối công tơ với biến dòng hoặc biến điện áp phải bảo đảm biến điện đo lường hoạt động chính xác và tổn thất điện áp trong mạch điện áp tới công tơ không vượt quá 0,5% điện áp danh định.

I.5.19. Không nên dùng kẹp đấu dây hoặc hàng kẹp đấu dây trong mạch đấu công tơ thanh toán đặt tại hộ tiêu thụ. Nếu bắt buộc phải dùng, thì phải niêm phong kẹp đấu dây hoặc hàng kẹp đấu dây.

I.5.20. Để đếm điện năng của máy phát điện, nên dùng biến dòng cấp chính xác 0,5 và sai số ứng với 50% đến 100% dòng điện danh định của máy phát điện, không vượt quá trị số nêu trong bảng I.5.2.

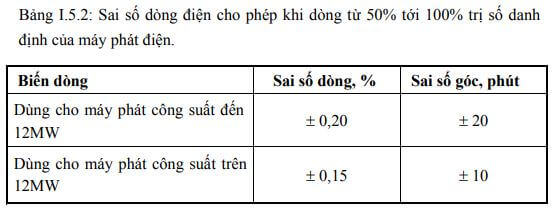

sai số cho phép của biến dòng cho máy phát điện công suất lớn

I.5.21. Để cấp điện áp cho công tơ, có thể dùng mọi kiểu biến điện áp có điện áp danh định thứ cấp và sai số phù hợp với yêu cầu của công tơ.

I.5.22. Cuộn dây thứ cấp của biến dòng trong mạch 500V trở lên phải được nối đất một cực ở hàng kẹp đấu dây.

I.5.23. Biến điện áp đến 35kV nên có cầu chảy bảo vệ phía sơ cấp.

I.5.24. Khi trạm có nhiều hệ thanh cái và mỗi hệ đều có biến điện áp, ở mọi mạch đấu phải có khoá chuyển mạch để chuyển mạch áp công tơ khi cần.

I.5.25. Mạch công tơ ở nhà máy điện và các trạm trung gian phải có hàng kẹp đấu dây riêng hoặc một đoạn riêng ở hàng kẹp đấu dây chung.

I.5.26. Ngăn lộ biến điện áp cấp điện cho công tơ nếu có cầu chảy thì phải có lưới thép hoặc cửa có chỗ để niêm phong. Tay truyền động dao cách ly phía sơ cấp cũng phải có chỗ niêm phong.

Đặt và đấu dây vào công tơ điện

I.5.27. Công tơ phải đặt thẳng đứng ở nơi khô ráo, nhiệt độ xung quanh thường xuyên không quá 45oC, thuận tiện cho việc đọc chỉ số, kiểm tra và treo tháo.

Khi đặt ngoài trời, công tơ phải đặt trong tủ hoặc hộp bằng sắt hoặc composit. Nếu bằng sắt, thì phải tiếp địa vỏ tủ hoặc hộp, trừ trường hợp mạch điện trong tủ hoặc hộp đã có cách điện kép.

I.5.28. Phải đặt công tơ ở bảng điện, tủ điện hoặc trong hộp vững chắc. Cho phép đặt công tơ trên bảng kim loại, bảng đá hoặc bảng nhựa. Không đặt công tơ trên bảng gỗ.

I.5.29. Những nơi dễ bị va chạm, bụi bẩn, nhiều người qua lại hoặc dễ bị tác động từ bên ngoài, công tơ phải được đặt trong tủ hoặc hộp có khoá, có niêm phong, có cửa sổ kính nhìn rõ mặt số công tơ.

I.5.30. Việc đấu dây vào công tơ phải theo các yêu cầu nêu trong Chương II.1 - Phần II và Chương IV.4 - Phần IV.

I.5.31. Dây đấu mạch công tơ được nối kể cả nối hàn.

I.5.32. Đoạn dây đấu sát công tơ phải để dư ra ít nhất 120mm. Vỏ dây trung tính trước công tơ phải có mầu dễ phân biệt trên một đoạn 100mm.

I.5.33. Khoảng cách giữa phần dẫn điện trên bảng điện có đặt công tơ và biến dòng phải theo các yêu cầu nêu trong Điều III.1.14 - Phần III.

I.5.34. Trong lưới hạ áp, khi đặt công tơ và biến dòng ở gian nguy hiểm hoặc rất nguy hiểm, phải nối vỏ công tơ và vỏ biến dòng với dây nối đất (dây trung tính) bằng dây dẫn đồng riêng biệt.

I.5.35. Khi có 2 công tơ trở lên đặt gần nhau, phải có nhãn ghi địa chỉ từng công tơ.

Công tơ kiểm tra (kỹ thuật)

I.5.36. Trong xí nghiệp công nghiệp, cơ quan, nhà máy điện và trạm điện nên thực hiện việc đếm điện năng kiểm tra.

I.5.37. Trong nhà máy điện, nên đặt công tơ kiểm tra cho từng mạch phát điện và từng mạch tự dùng.

I.5.38. Trong trạm điện, nên đặt công tơ kiểm tra cho mạch tổng ở các cấp điện áp, tại các mạch không có công tơ thanh toán mà cần phải kiểm tra.

I.5.39. Trong xí nghiệp, nên đặt công tơ kiểm tra từng phân xưởng, từng dây chuyền sản xuất để hạch toán nội bộ và xác định định mức điện năng cho đơn vị sản phẩm.

I.5.40. Công tơ kiểm tra, biến dòng, biến điện áp kiểm tra trong hộ tiêu thụ là tài sản của bên mua điện và do bên mua điện quản lý. Công tơ kiểm tra phải thoả mãn các yêu cầu của Điều I.5.13 và I.5.16.
