Chương này áp dụng cho việc chọn thiết bị và dây dẫn theo điều kiện ngắn mạch dùng điện xoay chiều tần số 50Hz. Khi chọn sơ đồ tính dòng ngắn mạch, chỉ xét chế độ làm việc lâu dài của thiết bị điện.
Phạm vi áp dụng chọn thiết bị và dây dâynx theo điều kiện ngắn mạch
I.4.1. Chương này áp dụng cho việc chọn thiết bị và dây dẫn theo điều kiện ngắn mạch dùng điện xoay chiều tần số 50Hz.
Yêu cầu chọn thiết bị và dây dẫn theo điều kiện ngắn mạch
I.4.2. Phải kiểm tra theo chế độ ngắn mạch (trừ các trường hợp nêu trong Điều I.4.4):
I.4.3. Ở thiết bị điện trên 1kV không phải kiểm tra:
I.4.4. Không phải kiểm tra theo chế độ ngắn mạch:
I.4.5. Khi chọn sơ đồ tính dòng ngắn mạch, chỉ xét chế độ làm việc lâu dài của thiết bị điện mà không xét chế độ làm việc ngắn hạn tạm thời.
I.4.6. Phải xét đến các dạng ngắn mạch sau đây:
I.4.7. Các thiết bị và dây dẫn của mạch điện phải chọn theo dòng điện ngắn mạch lớn nhất chạy qua.
I.4.8. Trên mạch có điện kháng ở trạm trong nhà mà thiết bị và dây dẫn đặt trước điện kháng có ngăn cách với thanh cái cấp điện (trên đoạn rẽ nhánh từ mạch chính) bằng trần nhà, vách ngăn v.v. thì được chọn theo dòng ngắn mạch sau điện kháng, nếu điện kháng đặt trong cùng một nhà và được nối bằng thanh dẫn.
I.4.9. Khi kiểm tra ổn định nhiệt, thời gian tính toán lấy bằng tổng thời gian tác động của bảo vệ chính của máy cắt gần nơi ngắn mạch nhất và toàn bộ thời gian cắt của máy cắt (kể cả thời gian cháy của hồ quang).
Xác định dòng điện ngắn mạch để chọn thiết bị và dây dẫn
I.4.10. Xác định dòng điện ngắn mạch để chọn thiết bị, thanh dẫn, dây dẫn, để kiểm tra các thiết bị chịu lực, xuất phát từ những yêu cầu sau:
I.4.11. Đối với lưới trên 1kV, chỉ tính điện kháng của thiết bị và đường dây. Tính tổng trở đối với đường dây tiết diện nhỏ, đường cáp dài có tiết diện nhỏ.
I.4.12. Đối với lưới điện tới 1kV, phải tính cả điện kháng và điện trở của tất cả các phần tử, kể cả điện trở tiếp xúc của các tiếp điểm. Cho phép bỏ qua điện trở hoặc điện kháng nếu tổng trở sai lệch không quá 10%.
I.4.13. Đối với lưới điện tới 1kV nhận điện từ máy biến áp giảm áp; khi tính ngắn mạch, phải coi điện áp đưa vào máy biến áp là không đổi và bằng điện áp danh định của lưới.
I.4.14. Đối với các phần tử được bảo vệ bằng cầu chảy có tính năng hạn chế dòng điện, phải kiểm tra độ ổn định động theo dòng điện ngắn mạch tức thời lớn nhất đi qua cầu chảy.
Chọn dây dẫn và cách điện, kiểm tra kết cấu chịu lực theo lực điện động của dòng điện ngắn mạch
I.4.15. Lực điện động tác động lên thanh dẫn cứng, truyền đến cách điện và kết cấu đỡ cứng phải được tính theo dòng điện ngắn mạch ba pha tức thời lớn nhất, có xét đến sự lệch pha giữa các dòng điện và bỏ qua dao động cơ học của kết cấu thanh dẫn.
Phải kiểm tra để hệ dẫn điện mềm không chập nhau.
I.4.16. Lực cơ học do dòng điện ngắn mạch xác định theo Điều I.4.15 truyền qua thanh dẫn cứng đến cách điện đỡ và cách điện xuyên không được vượt quá 60% lực phá huỷ nhỏ nhất của cách điện nếu là cách điện đơn, và không được quá 100% lực phá huỷ của cách điện nếu là cách điện kép.
Chọn dây dẫn theo điều kiện phát nóng khi ngắn mạch

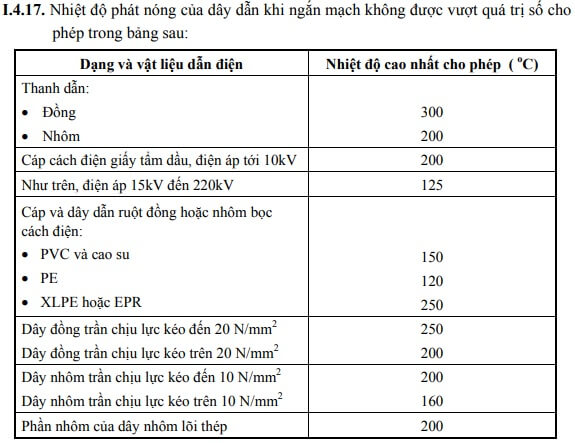

I.4.17. Nhiệt độ phát nóng của dây dẫn khi ngắn mạch không được vượt quá trị số cho phép trong bảng sau:
I.4.18. Việc kiểm tra cáp theo điều kiện phát nóng khi ngắn mạch như đã nêu trong Điều I.4.2 được tiến hành đối với:
I.4.19. Khi kiểm tra ổn định nhiệt của thiết bị và dây dẫn của đường dây có thiết bị tự đóng lại tác động nhanh, phải tính đến việc tăng độ phát nóng do tăng tổng thời gian dòng ngắn mạch. Khi kiểm tra phát nóng theo điều kiện ngắn mạch, các dây phân pha được coi như một dây có tiết diện bằng tổng tiết diện các dây phân pha.
Chọn thiết bị điện theo khả năng đóng cắt
I.4.20. Để chọn máy cắt điện trên 1kV cần thực hiện:
I.4.21. Khi chọn cầu chảy theo khả năng cắt, phải lấy trị số hiệu dụng của dòng điện ngắn mạch chu kỳ đầu làm dòng điện cắt tính toán (bỏ qua tính năng hạn chế dòng điện của cầu chảy).
I.4.22. Ngoài việc chọn theo khả năng cắt ngắn mạch, máy cắt còn phải chọn theo khả năng cắt điện áp phục hồi quá độ (Transient recovery voltage - TRV). Khả năng cắt TRV của máy cắt phải lớn hơn trị số TRV tính toán cụ thể cho từng vị trí máy cắt trong hệ thống.
