Chọn tiết diện dây trần, dây bọc, cáp và thanh dẫn; theo mật độ dòng điện kinh tế, tổn thất điện áp, độ phát nóng, dòng điện lâu dài cho phép với cáp lực
Phạm vi áp dụng chọn tiết diện dây dẫn
I.3.1. Chương này áp dụng cho việc chọn tiết diện dây dẫn, gồm các loại dây trần, dây bọc, cáp và thanh dẫn, theo mật độ dòng điện kinh tế, theo tổn thất điện áp cho phép, độ phát nóng cho phép và điều kiện vầng quang. Nếu tiết diện dây dẫn chọn theo các điều kiện trên nhỏ hơn tiết diện chọn theo các điều kiện khác như độ bền cơ học, bảo vệ quá tải, độ ổn định động điện và độ ổn định nhiệt thì phải lấy tiết diện lớn nhất.
Chọn dây dẫn theo mật độ dòng điện kinh tế
I.3.2. Phải lựa chọn tiết diện dây dẫn và cáp trên 1kV theo mật độ dòng điện kinh tế bằng công thức:
I.3.3. Việc tăng số đường dây hoặc số mạch đường dây đã lựa chọn tiết diện theo mật độ dòng điện kinh tế phải dựa trên cơ sở tính toán kinh tế kỹ thuật để đảm bảo độ tin cậy cung cấp điện.
I.3.4. Không lựa chọn tiết điện dây dẫn theo mật độ dòng điện kinh tế trong các trường hợp sau:

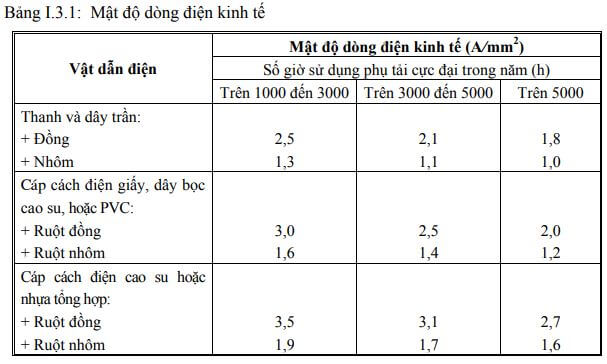

I.3.5. Khi dùng bảng I.3.1 còn phải theo các nội dung sau:
Chọn dây dẫn theo tổn thất điện áp cho phép
I.3.6. Trong lưới điện phân phối đến 1kV, tiết diện dây dẫn được lựa chọn theo tổn thất điện áp cho phép và kiểm tra lại theo điều kiện phát nóng lâu dài cho phép:
I.3.7. Tổn thất điện áp cho phép cụ thể từng trường hợp phụ thuộc vào yêu cầu của loại hình phụ tải, kể cả khi khởi động các động cơ điện và có tính đến việc tăng trưởng phụ tải trong tương lai, nhất là với đường cáp ngầm.
I.3.8. Đối với phụ tải điện có yêu cầu ổn định điện áp ở mức độ cao đặc biệt, nếu chọn tiết diện dây dẫn theo tổn thất điện áp cho phép bị quá lớn gây tốn kém, thì phải so sánh với phương án nâng cấp điện áp đường dây kèm theo biến áp hạ áp ở cuối đường dây hoặc phương án đảm bảo sụt áp ở mức độ bình thường.
Chọn dây dẫn theo độ phát nóng cho phép
I.3.9. Các trường hợp đã ghi trong Điều I.3.4 là trường hợp dây dẫn được lựa chọn theo nhiệt độ phát nóng cho phép, sau đó kiểm tra thêm các tiêu chí khác, như độ sụt áp cho phép, độ ổn định điện động, giới hạn tiết diện về tổn thất vầng quang; còn các trường hợp khác thì độ phát nóng cho phép chỉ dùng để kiểm tra lại dây dẫn sau khi đã được lựa chọn theo mật độ dòng điện kinh tế hoặc tổn thất điện áp cho phép.
I.3.10. Các loại dây dẫn đều phải thoả mãn độ phát nóng cho phép, không chỉ trong chế độ làm việc bình thường mà cả trong chế độ sự cố hệ thống, tức là chế độ đã có một số phần tử khác bị tách khỏi hệ thống làm tăng dòng điện ở phần tử đang xét. Phụ tải lớn nhất được xét là phụ tải cực đại trung bình trong nửa giờ, xét tương lai phát triển trong 10 năm tới với đường dây trên không và sau 20 năm đối với đường cáp ngầm.
I.3.11. Đối với chế độ làm việc ngắn hạn và ngắn hạn lặp lại của phụ tải (tổng thời gian một chu kỳ đến 10 phút và thời gian làm việc trong chu kỳ không quá 4 phút), để kiểm tra tiết diện dây dẫn theo độ phát nóng cho phép, phụ tải tính toán được quy về chế độ làm việc liên tục, khi đó:
I.3.12. Đối với chế độ làm việc ngắn hạn có thời gian đóng điện không quá 4 phút và thời gian nghỉ giữa 2 lần đóng điện đủ làm nguội dây đến nhiệt độ môi trường, phụ tải lớn nhất cho phép được xác định theo Điều I.3.9.
I.3.13. Đối với 2 đường cáp trở lên thường xuyên làm việc song song, khi xét độ phát nóng cho phép của một đường ở chế độ sự cố, tức là chế độ có một trong những đường cáp ở trên không vận hành tạm thời, cho phép tính toán đường cáp còn lại vận hành quá tải theo tài liệu của nhà chế tạo.
I.3.14. Dây trung tính trong lưới 3 pha 4 dây phải có độ dẫn điện không nhỏ hơn 50% độ dẫn diện của dây pha.
I.3.15. Khi xác định dòng điện lâu dài cho phép đối với dây dẫn trần và bọc cách điện, cáp ngầm, thanh dẫn khi nhiệt độ môi trường khác với nhiệt độ nói ở Điều I.3.16, 18 và 25 thì dùng hệ số hiệu chỉnh nêu trong bảng I.3.30.

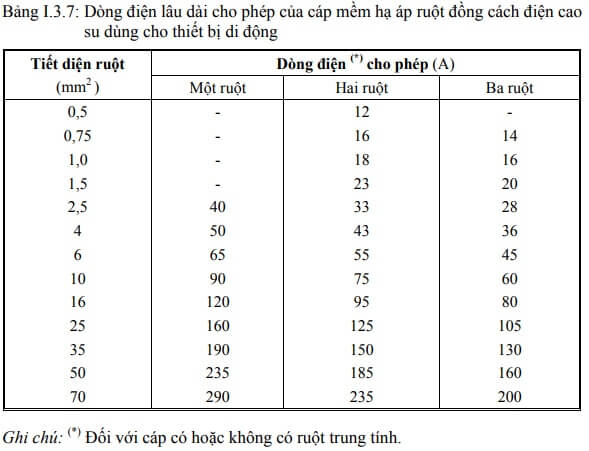

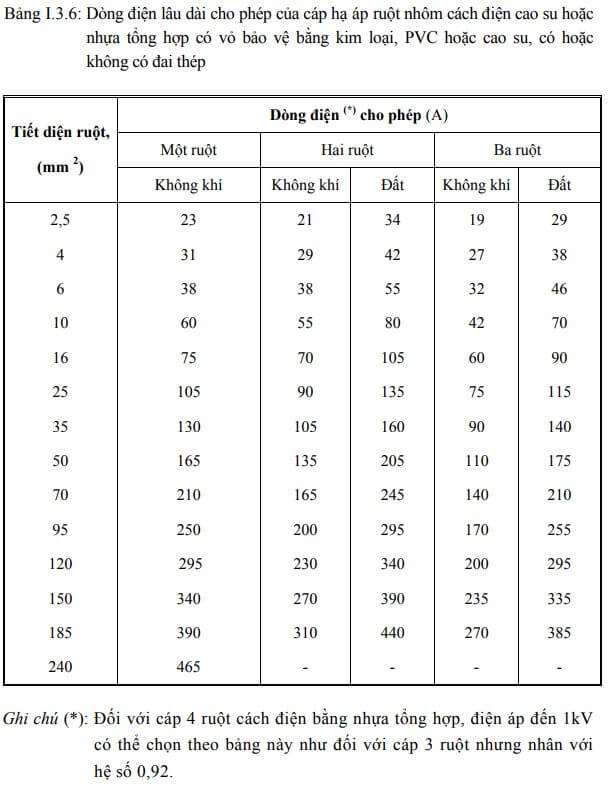

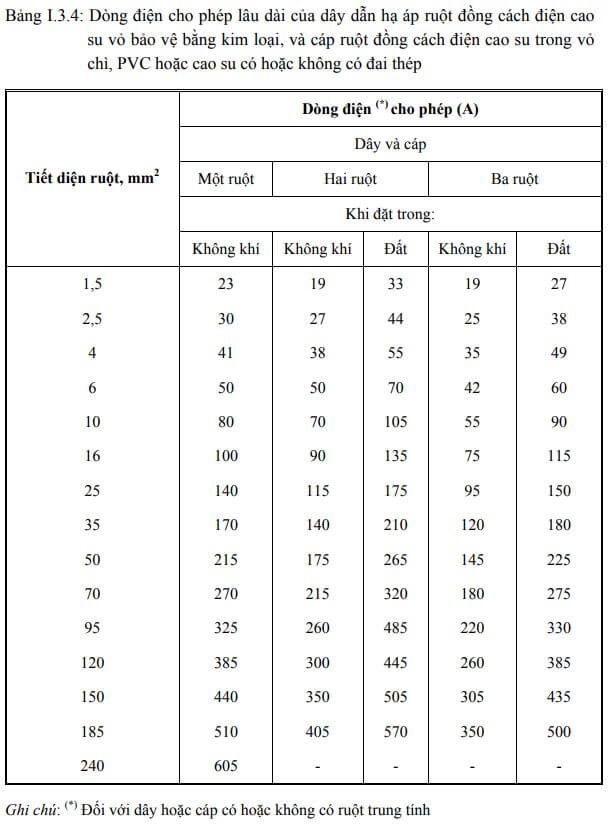

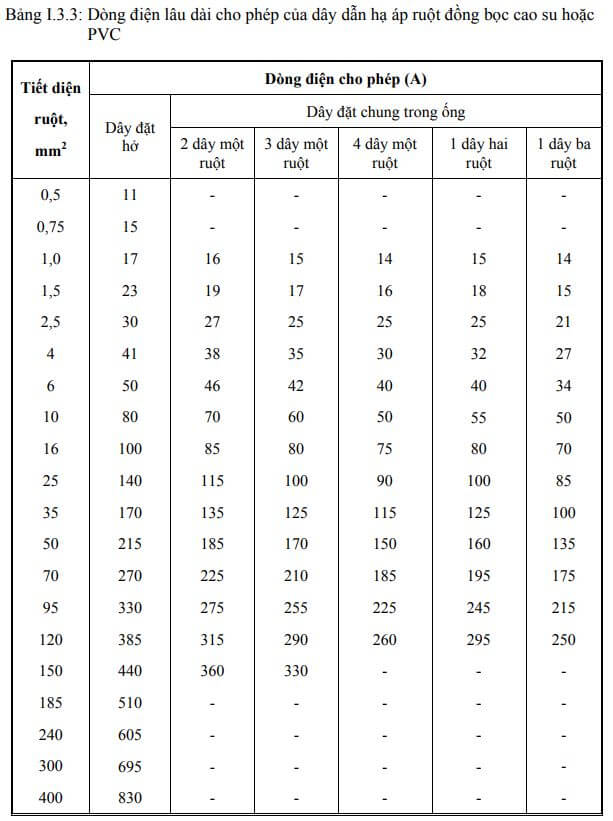

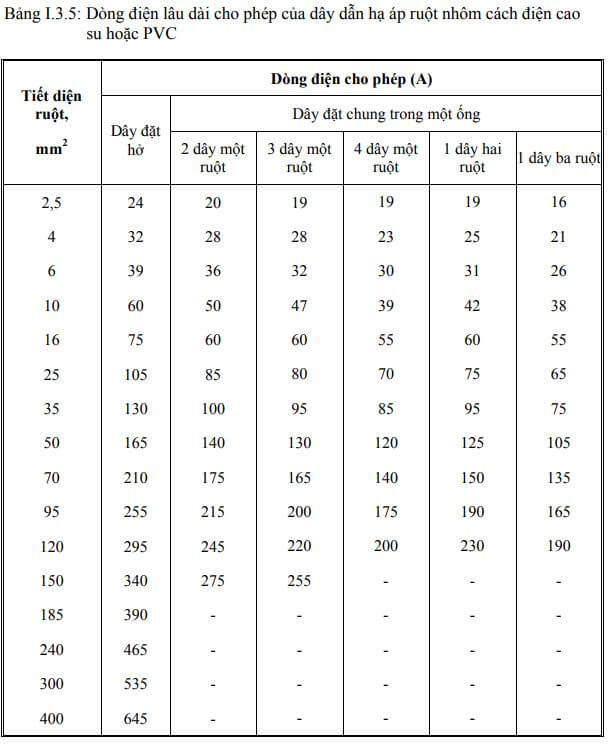

I.3.16. Dòng điện lâu dài cho phép đối với dây dẫn có bọc cách điện cao su hoặc PVC, cáp cách điện cao su hoặc nhựa tổng hợp có vỏ chì, PVC hoặc cao su do nhà chế tạo quy định; nếu không có quy định thì tham khảo trong bảng I.3.3 I.3.9, được tính với nhiệt độ phát nóng của ruột là +65oC khi nhiệt độ không khí xung quanh là +25oC hoặc khi nhiệt độ trong đất là +15oC.
Dòng điện lâu dài cho phép của cáp lực
I.3.17. Dòng điện lâu dài cho phép của cáp cách điện giấy tẩm dầu đến 35kV vỏ bọc kim loại hoặc PVC lấy theo nhiệt độ phát nóng cho phép của ruột cáp: có điện áp danh định đến 6kV là +65oC; đến 10kV là +60oC; 22 và 35kV là +50oC; hoặc theo các thông số kỹ thuật hoặc danh định của nhà chế tạo.

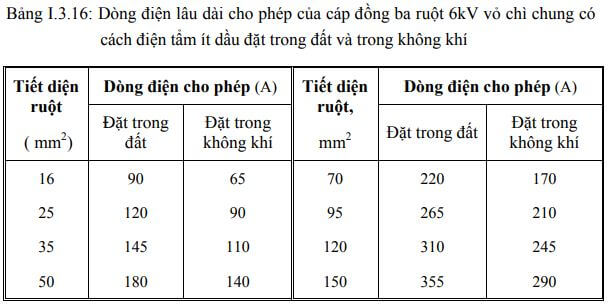

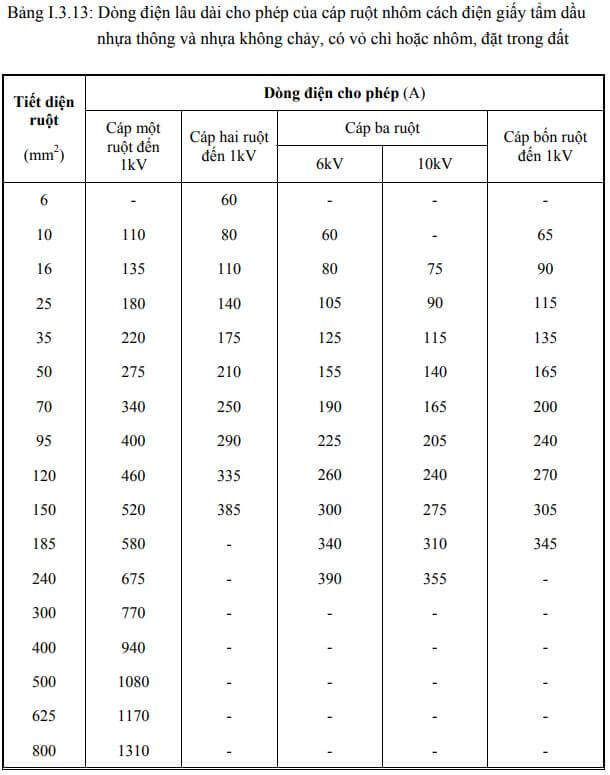

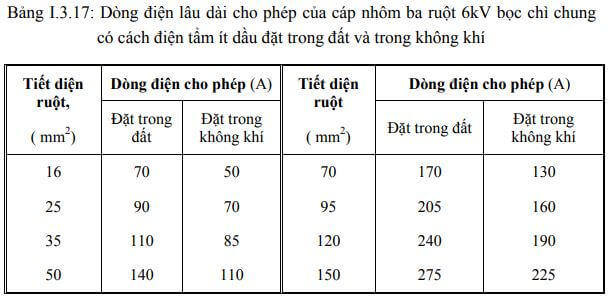

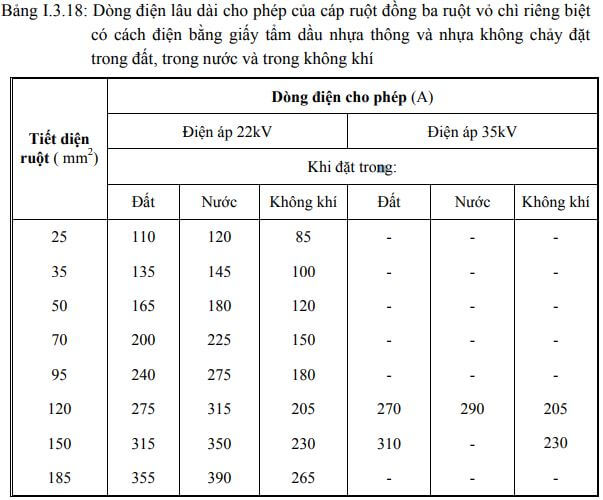

I.3.18. Dòng điện lâu dài cho phép của cáp đặt trong đất do nhà chế tạo quy định; nếu không có qui định thì tham khảo theo các bảng I.3.10, 13, 16 18, tính với trường hợp đặt cáp trong hào ở độ sâu 0,7 - 1m, nhiệt độ của đất là +15oC và nhiệt trở suất của đất là 120cm.oK/W.
I.3.19. Dòng điện lâu dài cho phép đối với cáp đặt trong nước do nhà chế tạo quy định; nếu không có qui định thì tham khảo theo các bảng I.3.11, 14, 18, 19 được tính với nhiệt độ của nước là +15oC.

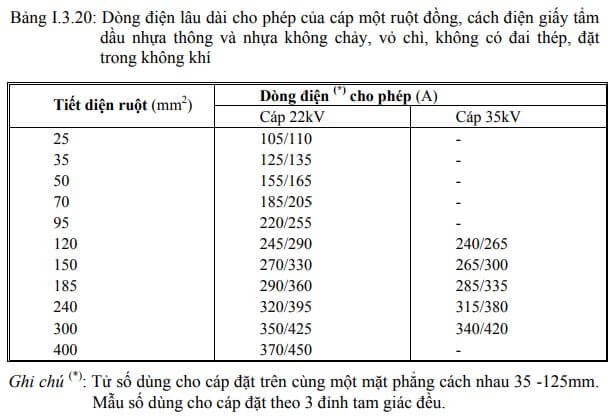

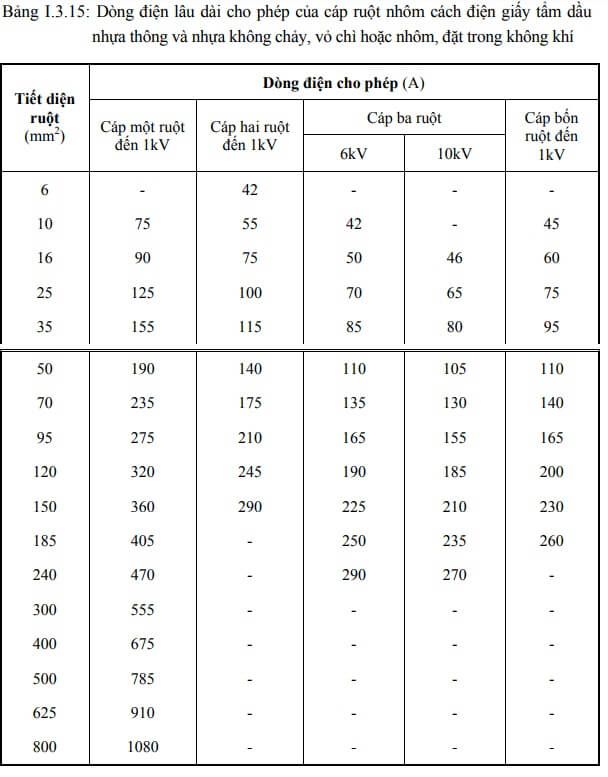

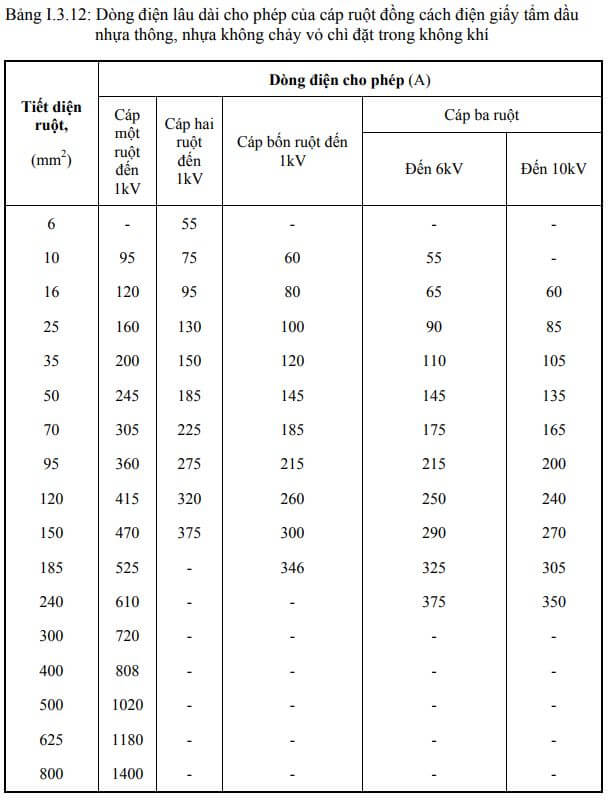

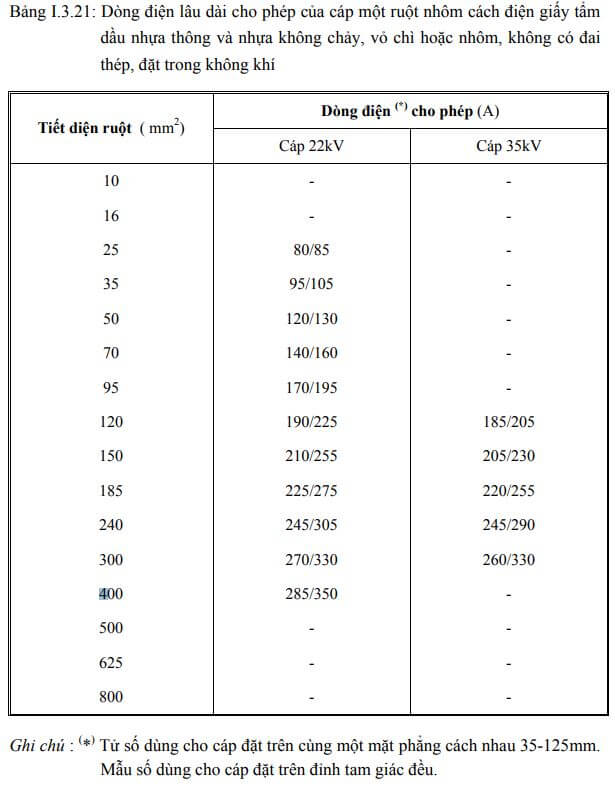

I.3.20. Dòng điện lâu dài cho phép đối với cáp đặt trong không khí do nhà chế tạo quy định; nếu không có qui định thì tham khảo theo các bảng I.3.12, 15 21, được tính với khoảng cách giữa các cáp khi đặt trong nhà, ngoài trời và trong hào không nhỏ hơn 35mm, còn khi đặt trong mương thì khoảng cách đó không nhỏ hơn 50mm, với số lượng cáp bất kỳ và nhiệt độ không khí là +25oC.
I.3.21. Dòng điện lâu dài cho phép khi đặt một cáp trong ống chôn trong đất không có thông gió nhân tạo phải lấy như khi đặt cáp trong không khí.
I.3.22. Khi tuyến cáp qua nhiều môi trường khác nhau, dòng điện cho phép được tính cho đoạn cáp có điều kiện xấu nhất nếu chiều dài đoạn này lớn hơn 10m. Khi đó nên thay đoạn cáp này bằng cáp có tiết diện lớn hơn.
I.3.23. Khi đặt một số cáp trong đất hoặc trong ống, dòng điện lâu dài cho phép phải giảm đi bằng cách nhân với hệ số nêu trong bảng I.3.22 không kể cáp dự phòng. Khi đặt cáp trong đất, khoảng cách giữa chúng không nên nhỏ hơn 100mm.
I.3.24. Dòng điện lâu dài cho phép đối với cáp chứa dầu áp lực, khí, cáp XLPE và cáp EPR, cáp một ruột đai thép theo tài liệu của nhà chế tạo.
I.3.25. Các bảng dòng điện cho phép của cáp nêu trên, cho với điều kiện nhiệt độ tính toán của không khí là +25oC, nhiệt độ tính toán của nước là +15oC.
I.3.26. Khi cáp đặt trong ống chôn trong đất thì coi như cáp đặt trong không khí có nhiệt độ bằng nhiệt độ của đất.
I.3.27. Khi cáp đặt thành khối, theo hướng dẫn của nhà chế tạo.
Dòng điện lâu dài cho phép đối với dây dẫn và thanh dẫn trần

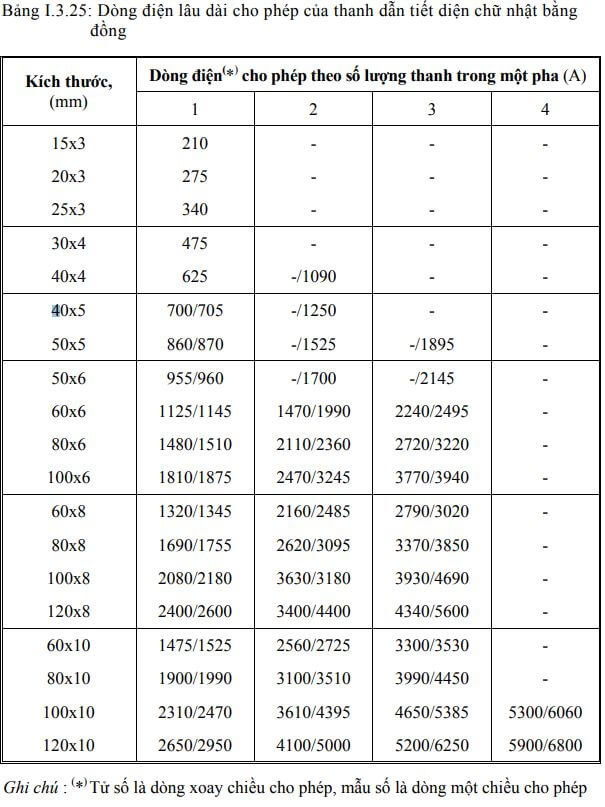

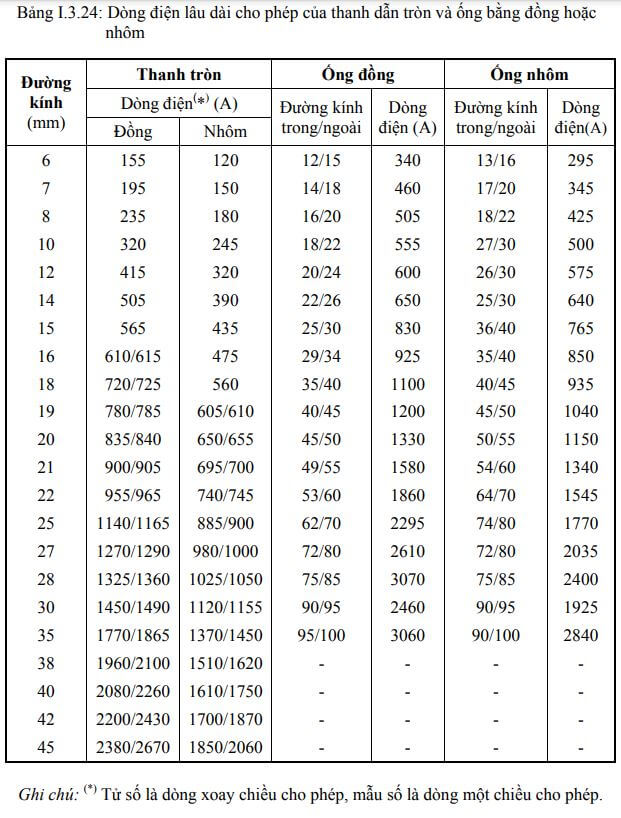

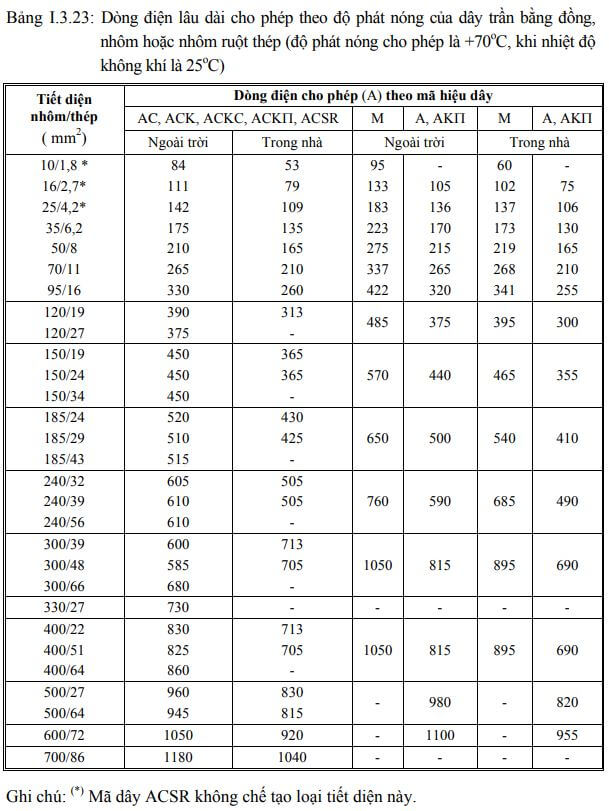

I.3.28. Dòng điện lâu dài cho phép của thanh dẫn và dây dẫn trần theo tài liệu của nhà chế tạo, nếu không có tài liệu của nhà chế tạo thì tham khảo các bảng I.3.23 I.3.29 được tính với nhiệt độ phát nóng cho phép +70oC khi nhiệt độ không khí +25oC. Khi lựa chọn thanh dẫn và dây dẫn cần kiểm tra dòng điện lâu dài cho phép theo điều kiện phát nóng phù hợp với điều kiện làm việc của thanh dẫn và dây dẫn. Việc tính toán kiểm tra dòng điện lâu dài cho phép thực hiện theo hướng dẫn tại Phụ lục I.3.1.
I.3.29. Khi bố trí thanh dẫn theo hình 1 (bảng I.3.28) thì dòng điện nêu trong bảng I.3.28 phải giảm đi 5% đối với thanh dẫn có chiều rộng h đến 60mm và 8% đối với thanh dẫn có chiều rộng h lớn hơn 60mm.
I.3.30. Khi chọn thanh dẫn có tiết diện lớn, phải chọn theo mật độ dòng điện kinh tế và có kết cấu thích hợp để giảm tối đa các tổn thất phụ do hiệu ứng bề mặt, hiệu ứng ở gần, và phải đảm bảo làm mát tốt nhất.
Chọn dây dẫn theo điều kiện vầng quang
I.3.31. Đối với cấp điện áp 110kV trở lên, dây dẫn phải được kiểm tra theo điều kiện vầng quang, theo nhiệt độ trung bình và mật độ không khí phụ thuộc độ cao so với mặt biển. Cường độ điện trường cực đại (E) ở mặt ngoài dây dẫn không được vượt quá 0,9E0 (E0 là cường độ điện trường bắt đầu phát sinh vầng quang ở dây dẫn).E0 = 17 - 21 kV/cm.
I.3.32. Khi chọn dây chống sét, ngoài việc đảm bảo các điều kiện về tính toán cơ lý nêu ở Phần II, cần kiểm tra điều kiện ổn định nhiệt khi xảy ra ngắn mạch một pha, thực hiện theo hướng dẫn tại Phụ lục I.3.2.
