Hướng dẫn cài đặt relay bảo vệ Mikro MU250

Hướng dẫn cài đặt relay bảo vệ mất pha, đảo pha, quá áp, kém áp, mất cân bằng pha Mikro MU250

Chức năng relay Mikro MU250

  • Microprocessor based numerical relay / Bộ xử lý kỹ thuật số
  • Undervoltage protection/ Bảo vệ thấp áp
  • Overvoltage protection/ Bảo vệ quá áp
  • Delay-on / Thời gian chờ tác động
  • 2 voltage-free output contacts / 2 tiếp điểm ngõ ra
  • Voltage and frequency display / Hiển thị điện áp và tần số
  • 3-Phase monitoring/ 3 pha
  • Unbalance protection/ Bảo vệ mất cấn bằng áp
  • Phase loss protection/ Bảo vệ mất pha
  • Phase sequence protection/ Bảo vệ thứ tự pha (đảo pha)
  • With or without neutral connection / Nối hoặc không nối dây trung tính
  • Phase to phase or phase to neutral monitoring / Theo dõi điện áp dây hoặc điện áp pha

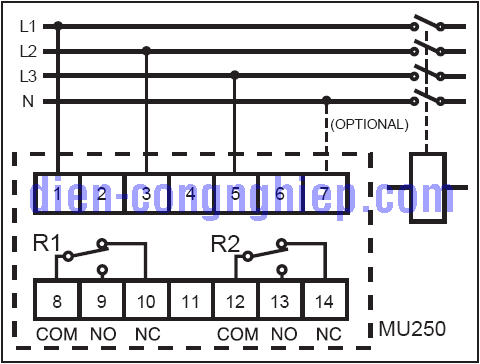

Sơ đồ nối dây Mikro MU250

Sơ đồ đấu dây Mikro MU250

HIỂN THỊ MẶT TRƯỚC

Mặt hiển thị Mikro MU250

Trong đó :
a: Đèn báo cấp nguồn
b: Đèn báo tác động / khởi động
c: Nút lên (Up key)
d: Nút xuống (Down key)
e: Nút Reset / Mode key (Reset / Mode key)
f: Nút kiểm tra (Test key)
g: Led hiện dữ liệu (Data led)
h: Led báo chức năng (Function Led)

Ký hiệu :
U<< : Thiếu áp
t<< : Thời gian chờ thiếu áp
U>> : Quá áp
t>> : Thời gian chờ thiếu áp
Y : Mất cân pha / mất pha
tY : Thời gian chờ mất cân pha / mất pha

Các bước cài đặt Mikro MU250

Bước 1: Cài đặt ngưỡng điện áp thấp : từ 1 % đến 25%

  1. Nhấn nút Reset/Mode cho đến khi Function Led hiện số 1.
  2. Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
  3. Nhân nút lên / xuống để chọn giá trị cài đặt thích hợp. Giả sử điện áp định mức 380V, Nếu muốn điện áp dưới 360V thì tác động, ta cài đặt giá trị này là 5% (20V).
  4. Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Bước 2: Cài đặt thời gian chờ tác động thấp áp : từ 0.1 đến 30 giây.

  1. Nhấn nút Reset/Mode cho đến khi Function Led hiện số 2.
  2. Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
  3. Nhân nút lên / xuống để chọn giá trị cài đặt thích hợp.
  4. Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Bước 3: Cài đặt ngưỡng quá áp : từ 1% đến 20% giây.

  1. Nhấn nút Reset/Mode cho đến khi Function Led hiện số 3.
  2. Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
  3. Nhân nút lên / xuống để chọn giá trị cài đặt thích hợp.
  4. Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Bước 4: Cài đặt thời gian chờ tác động quá áp.

  1. Nhấn nút Reset/Mode cho đến khi Function Led hiện số 4.
  2. Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
  3. Nhân nút lên / xuống để chọn giá trị cài đặt thích hợp.
  4. Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Bước 5: Cài đặt ngưỡng mất cân bằng pha : từ 3% đến 20%

  1. Nhấn nút Reset/Mode cho đến khi Function Led hiện số 5.
  2. Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
  3. Nhân nút lên / xuống để chọn giá trị cài đặt thích hợp.
  4. Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Bước 6: Cài đặt thời gian bảo vệ mất cân pha

  1. Nhấn nút Reset/Mode cho đến khi Function Led hiện số 6.
  2. Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
  3. Nhân nút lên / xuống để chọn giá trị cài đặt thích hợp.
  4. Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Bước 7: Cài đặt thời gian on cho ngõ ra relay r1 : 0 đến 999 giây

  1. Nhấn nút Reset/Mode cho đến khi Function Led hiện chữ A.
  2. Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
  3. Nhân nút lên / xuống để chọn giá trị cài đặt thích hợp.
  4. Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Bước 8: Chọn hiển thị điện áp pha hoặc dây : L-L : dây; L-N : pha

  1. Nhấn nút Reset/Mode cho đến khi Function Led hiện chữ b.
  2. Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
  3. Nhân nút lên / xuống để chọn giá trị cài đặt thích hợp.
  4. Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Bước 9: Cài đặt điện áp định mức : phụ thuộc vào áp dây hoặc áp pha ở bước 8

  1. Nhấn nút Reset/Mode cho đến khi Function Led hiện chữ c.
  2. Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
  3. Nhân nút lên / xuống để chọn giá trị cài đặt thích hợp.
  4. Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Bước 10: Cài đặt chức năng R2 : 0 = Trip; 1=Pickup

  1. Nhấn nút Reset/Mode cho đến khi Function Led hiện chữ d.
  2. Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
  3. Nhân nút lên / xuống để chọn giá trị cài đặt thích hợp.
  4. Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Bước 11: Cài đặt chế độ reset tự động (0) hay bằng tay (1)

  1. Nhấn nút Reset/Mode cho đến khi Function Led hiện chữ E.
  2. Nhấn đồng thời 2 nút lên + xuống lúc này Led dữ liệu chớp nháy báo đang ở chế độ lập trình.
  3. Nhân nút lên / xuống để chọn giá trị cài đặt thích hợp.
  4. Nhấn đồng thời 2 nút lên + xuống để ghi lại kết quả.

Sau khi cài đặt xong, nhấn Mode thêm sẽ hiển thị điện áp, tần số. Để theo dõi các điện áp khác nhau dùng phím mũi tên lên xuống
Chúc các bạn thành công!
