đọc công tơ điện từ xa qua modbus

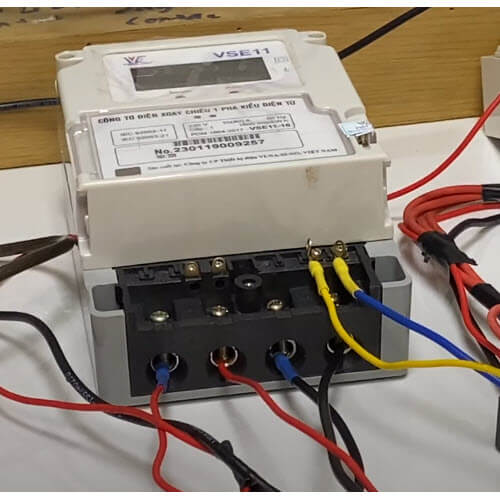

Cách đọc công tơ điện tử VSE11 qua Modbus RS485. Có thể ứng dụng để đo xa, chốt số tự động

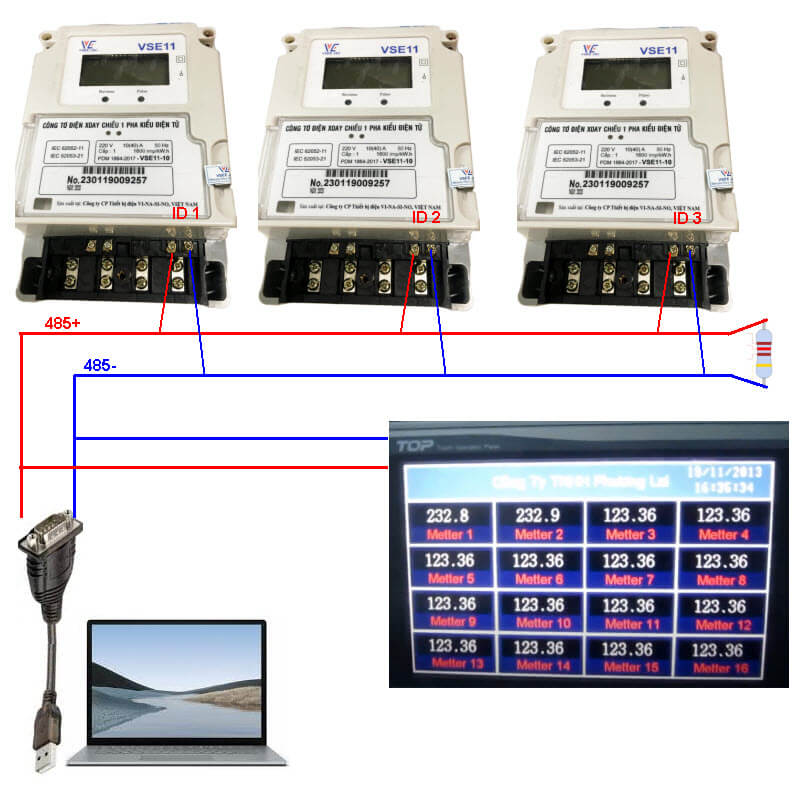

Sơ đồ nối dây công tơ VSE11 đo xa qua Modbus

sơ đồ nối dây công tơ vse11 đo xa

Nối dây nối tiếp các tín hiệu RS485+ và RS485 trừ như trong hình, cuối đường dây cần điện trở 120Ohm

Địa chỉ Modbus công tơ VSE11

Địa chỉ ModbusThông sốKiểu dữ liệuHệ số nhân
40001 Điện năng kWh Unsign 32 bit x100
40003 Điện áp V Unsign 32 bit x10
40005 Dòng điện A Unsign 32 bit x100
40007 Trạng thái công tơ 16 = thuận
20 = ngược
x1
40009 Phần cao ID công tơ Unsign 32 bit x1
40011 Phần thấp ID công tơ Unsign 32 bit x1

Video Clip hướng dẫn đọc công tơ VSE11 qua Modbus

Clip hướng dẫn đọc công tơ vse11 qua modbus
