Mikro PFR96 là bộ điều khiển bù rất thông dụng. Bài viết này sẽ hướng sơ đồ nối dây và cài đặt thông số cơ bản, có video cài đặt.
THÔNG SỐ KỸ THUẬT CHÍNH CỦA BỘ ĐIỀU KHIỂN TỤ BÙ MIKRO PFR96
- Sử dụng bộ xử lý thông minh để điều khiển đóng cắt
- Tự động điều chỉnh hệ số C/K và số cập định mức
- Tự động đổi cực tính của biến dòng
- Hiển thị thông số : Hệ số công suất cos(phi), dòng điện và tổng sóng hài (THD) của dòng điện
- Lập trình được độ nhạy
- Cấp cuối cùng có thể lập trình báo động, điều khiển quạt
- Giao diện sử dụng thân thiện
- Tương thích tiêu chuẩn IEC 61000-6-2
SƠ ĐỒ NỐI DÂY MIKRO PFR96

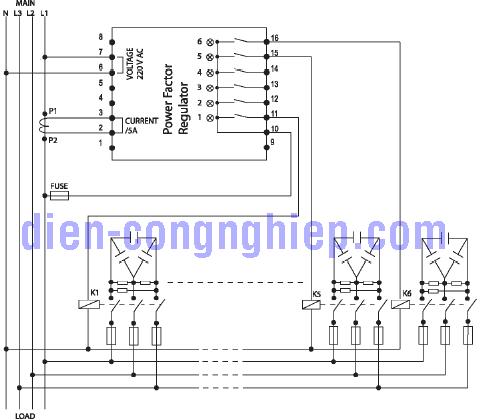

Sơ đồ đấu dây bộ điều khiển tụ bù Mikro PFR96, điện áp nguồn 3 pha 220V/380V, cuộn dây contactor 220V
HƯỚNG DẪN CÀI ĐẶT BỘ ĐIỀU KHIỂN TỤ BÙ MIKRO PFR96

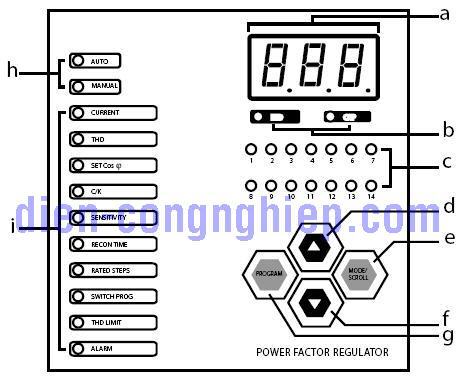

Sơ đồ vị trí phím chức năng của bộ điều khiển Mikro PFR96
Hiển thị và các phím chức năng bộ điều khiển tụ bù Mikro
a : 3 led 7 đoạn hiển thị các giá trị
b : 2 đèn hiển thị cos chậm (IND) hay cos nhanh (CAP)
c : các đèn led hiển thị trạng thái hoặc thông số của từng cấp
d : nút Up : dùng để điều chỉnh tăng giá trị, chuyển đổi menu...
e : Nút Mod / Scrol dùng để đổi menu
f : Nút Down dùng để điều chỉnh giảm giá trị, chuyển đổi menu...
g : Nút Program dùng để cài đặt các thông số
h : đèn báo chế độ bù bằng tay(Manual) hay tự động (Auto)
g : Các đèn báo hiển thị các thông số đang được theo dõi hay cài đặt

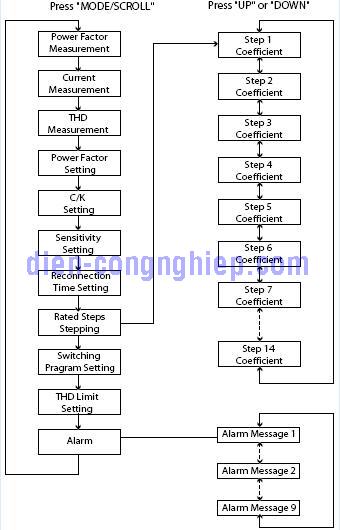

Sơ đồ truy cập các menu bộ điều khiển tụ bù mikro

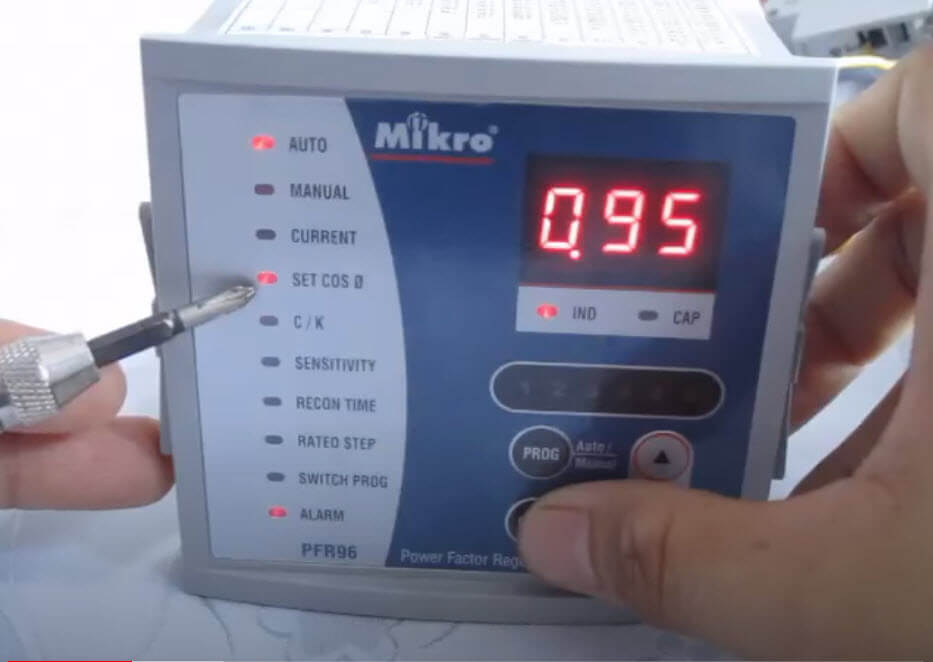

Bước 1 : Cài đặt hệ số cos(phi)
Cấp nguồn cho bộ điều khiển, nhấn nút MODE/SCROLL cho đến khi đèn Set Cos(phi) sáng. Nhấn nút PROGRAMS để cho phép chỉnh hệ số Cos(phi). Nhấn nút UP hoặc DOWN để chọn được hệ số Cos(phi) mong muốn. Thông số này thường được đặt từ 0.90 đến 0.98 cảm (Đèn IND trong hiển thị b sáng). Thông thường cài đặt Cos(phi)=0.95

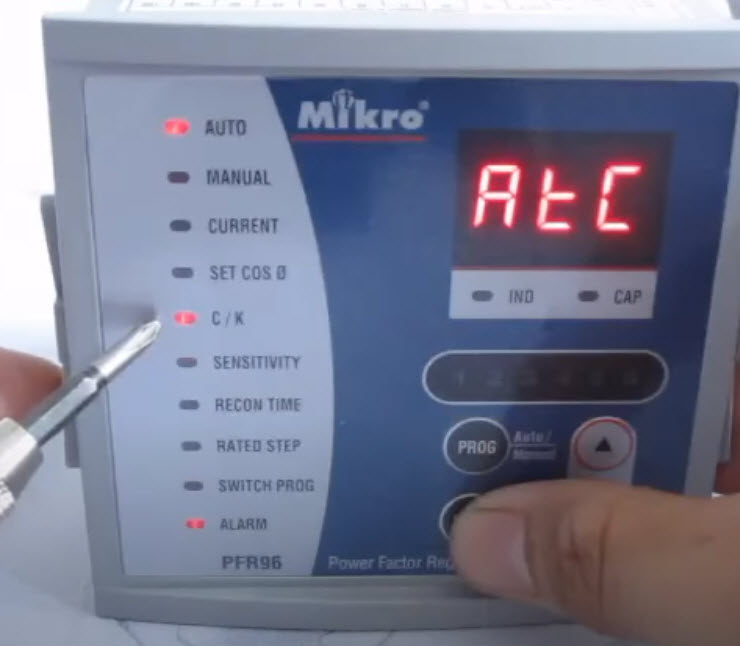

Bước 2 : Cài đặt hệ số C/K
Hệ số C/K của bộ điều khiển tụ bù Mikro có thể cài đặt tự động. Tuy nhiên nếu việc cài đặt tiến hành tại xưởng lắp đặt thì ta nên cài đặt bằng tay hệ số này thì bộ điều khiển tụ bù hoạt động sẽ chính xác hơn.
Trước khi cài đặt ta cần biết hệ số CK cần nhập. Hệ số này có thể tính toán bằng công thức như trong tài liệu hướng dẫn bộ điều khiển tụ bù. Ta cũng có thể tra hệ số C/K gần đúng trong bảng sau :

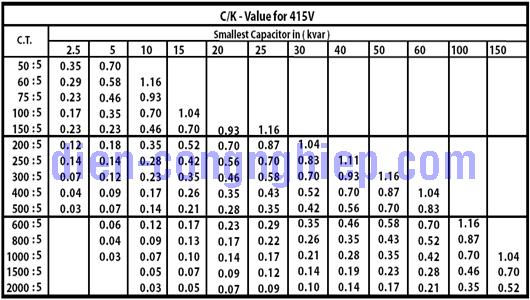

Bảng tra hệ số c/k cho điện áp 3 pha 415V
Giả sử rằng ta dùng bộ điều khiển 6 cấp để điều khiển bù 4 cấp tụ, mỗi cấp tụ là 20KVar, 415V, biến dòng sử dụng là loại 250/5A => Hệ số C/K là 0.56.
Tiến hành chỉnh : Nhấn nút MODE/SCROLL cho đến khi đèn C/K sáng. Nhấn nút PROGRAMS để thay đổi giá trị C/K. Nhấn nút UP hoặc DOWN cho đến khi đạt hệ số C/K là 0.56. Nhấn nút PROGRAMS để xác nhận thay đổi giá trị C/K.
Bước 3 : Cài đặt Sensitivity
Độ nhạy Sensitivity càng nhỏ thì thời gian đáp ứng càng nhanh, contactor càng làm việc nhiều.

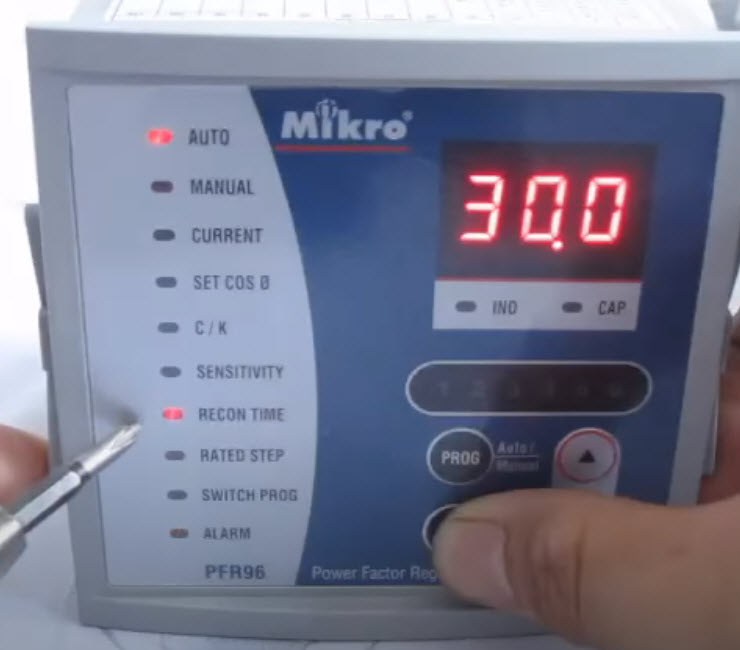

Bước 4 : Cài đặt Recon Time
Recon Time là thời gian đóng lại cấp tụ khi nó vào trạng thái nghỉ. Recon Time cài tối thiểu 60 giây để đảm bảo tuổi thọ của tụ

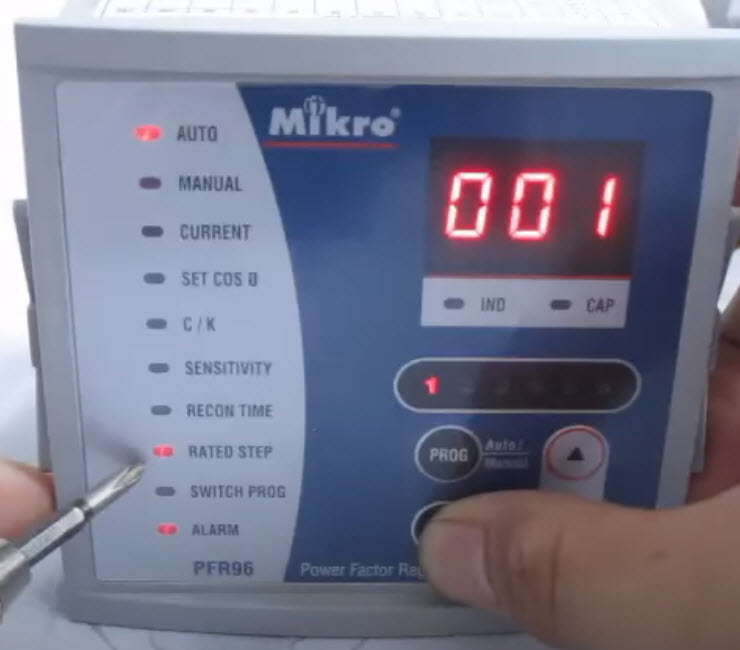

Bước 5 : Cài đặt các bước tụ
Giả sử rằng ta dùng 4 cấp có cùng dung lượng 20KVar. Nhấn nút MODE/SCROLL cho đến khi đèn RATED STEPS sáng. Nhấn nút PROGRAMS để thay đổi giá trị các bước tụ. Lúc này ta sẽ thấy đèn số 1 sáng. Nhấn nút PROGRAMS để thay đổi giá trị này. Nhấn nút UP hoặc DOWN cho đến khi đạt giá trị 001. Nhấn nút PROGRAMS để xác nhận thay đổi. Nhấn nút UP, đèn số 2 sáng. Ta tiến hành thay đổi bước tụ số 2 thành 001 như trên. Tiến hành nhập 001 cho các bước tụ 3,4. Tiến hành nhập các giá trị 000 cho các bước tụ 5,6 (vì không sử dụng). Kết thúc cái đặt các bước tụ.
Bước 6 : Cài đặt chương trình điều khiển
Trước tiên ta sẽ cài đặt chương trình điều khiển bù bằng tay để kiểm tra hoạt động của các contactor. Nhấn nút MODE/SCROLL cho đến khi đèn SWITCH PRO sáng. Nhấn nút PROGRAMS để thay đổi chương trình điều khiển. Nhấn nút UP hoặc DOWN chọn chương trình điều khiển bằng tay (n-A). Nhấn nút PROGRAMS để xác nhận thay đổi.
Để kiểm tra chương trình điều khiển bù bằng tay, ta nhấn nút MODE/SCROLL cho đến khi đèn MANUAL sáng. Nhấn nút UP từng lượt và quan sát. Nếu sau mỗi lần nhấn có 1 contactor tác động thì phần mạch điều khiển và chương trình bù bằng tay hoạt động tốt. Nhấn nút DOWN để cắt các cấp tụ bù ra.
Sau khi đã kiểm tra điều khiển bù bằng tay, ta tiến hành chuyển sang chương trình điều khiển bù tự động như sau:

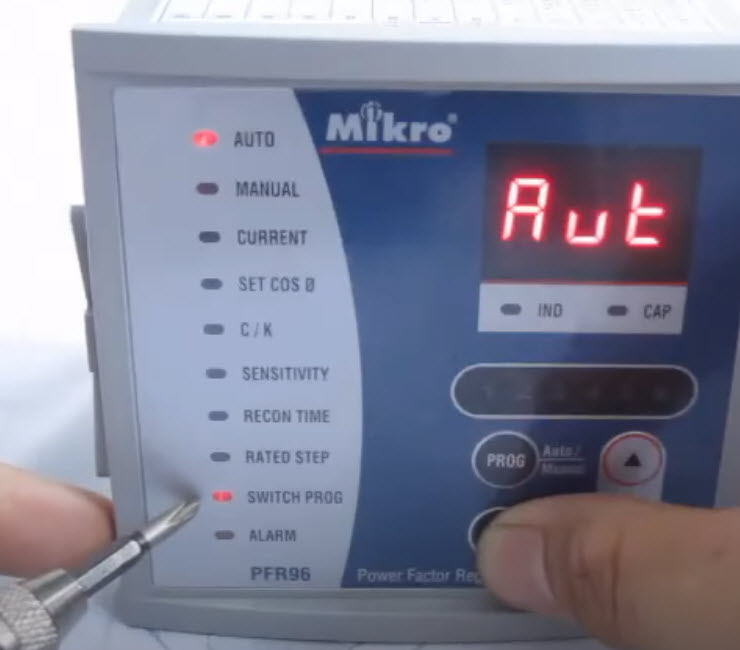

Nhấn nút MODE/SCROLL cho đến khi đèn SWITCH PRO sáng. Nhấn nút PROGRAMS để thay đổi chương trình điều khiển. Nhấn nút UP hoặc DOWN chọn chương trình điều khiển tự động (Aut). Nhấn nút PROGRAMS để xác nhận thay đổi.
Việc cài đặt các thông số cơ bản cho bộ điều khiển tụ bù Mikro hoàn tất. Trong hầu hết trường hợp thì bộ điều khiển sẽ hoạt động. Trong trường hợp có báo lỗi thì ta cần tham khảo thêm trong tài liệu hướng dẫn đầy đủ để có cách khắc phục.
Bộ điều khiển tụ bù Mikro còn có thêm chức năng cảnh báo và cài đặt điều khiển quạt làm mát cho tủ điện. Để cài đặt các chức năng này ta cần tham khảo thêm hướng dẫn sử dụng bộ điều khiển tụ bù Mikro của hãng.
Video hướng dẫn cài đặt bộ điều khiển tụ bù Mikro PFR96
Chúc các bạn cài đặt thành công.
Người viết : TrongHuan Nguyen
