Hướng dẫn cách đọc chỉ số công tơ điện 3 pha trực tiếp, gián tiếp loại cơ, cơ điện tử, đọc công tơ điện tủ. Hướng dẫn áp dụng cho các loại công tơ 3 pha phổ biến nhất

Nội dung chính

ĐỌC CHỈ SỐ CÔNG TƠ 3 PHA TRỰC TIẾP

Công tơ 3 pha trực tiếp thường gồm các loại 10(20)A, 20(40)A, 30(60)A, 50(100)A. Nói chung loại trực tiếp có cách đọc khá giống nhau : Không cần nhân thêm hệ số

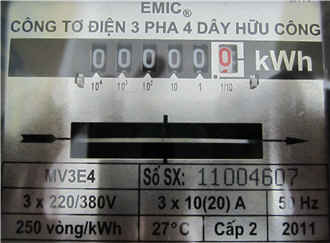

Chỉ số công tơ 3 pha trực tiếp 10(20)A

chỉ số công tơ điện 3 pha trực tiếp 20A

Chỉ số công tơ 3 pha 10(20)A gồm 5 chữ số màu đen và 1 chữ số màu đỏ như trong hình. Số màu đỏ có giá trị 0.1kWh. Còn các số màu đen ghép lại có giá trị kWh. Ví dụ số đọc được là 123456 thì giá trị cần đọc là 12345.6kWh. Thường ta bỏ phần thập phân, còn lại là 12345kWh

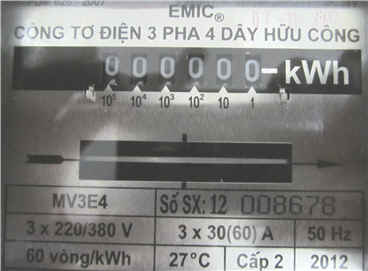

Chỉ số công tơ 3 pha trực tiếp 20(40)A, 30(60)A, 50(100)A

chỉ số công tơ điện 3 pha trực tiếp 60A

Chỉ số công tơ 3 pha loại này gồm 6 chữ số màu đen như trong hình. Các số này ghép lại có giá trị kWh. Ví dụ số đọc được là 123456 thì giá trị cần đọc là 123456kWh.

ĐỌC CHỈ SỐ CÔNG TƠ 3 PHA GIÁN TIẾP

chỉ số công tơ 3 pha gián tiếp

Chỉ số công tơ 3 pha gián tiếp như trong hình trên. Thông thường, dòng điện định mức của các công tơ này là 5A (vòng màu đỏ) và có thêm ký hiệu gián tiếp (vòng màu xanh)

Chỉ số công tơ gián tiếp gồm 5 chử số màu đen và 1 số màu đỏ. Chữ số màu đỏ có giá trị 0.1kWh. Các chỉ số màu đen ghép lại có giá trị 1kWh. Ví dụ số đọc được 345678 thì giá trị cần đọc là 34567.8kWh. Tuy nhiên đây chỉ là chỉ số đọc được. Để có chỉ số điện năng sử dụng thực tế, ta cần nhân thêm hệ số biến dòng điện biến áp đo lường nữa. Thông thường, ở mạng hạ thế không dùng biến áp đo lường, chỉ dùng 3 biến dòng đo lường có dạng như sau:

tỉ số biến dòng điện

Ta thấy tỉ số biến dòng điện là 100/5A = 20 lần. Vậy chỉ số điện năng sử dụng thực tế của công tơ này là : 34,567.8*20 = 691,356kWh



ĐỌC CHỈ SỐ CÔNG TƠ 3 PHA CƠ ĐIỆN TỬ

chỉ số công tơ điện 3 pha cơ điện tử

Công tơ 3 pha cơ điện tử gồm có 1 dàn số cơ 6 số đo điện năng tổng. Điện năng sử dụng gồm 3 thời điểm: Giờ bình thường (T1), giờ cao điểm (T2), giờ thấp điểm (T3). Điện năng T2, T3 được hiển thị ở màn hình LCD. Điện năng T1 = Tổng - T2 - T3
